CFRP ラミネートのサプライヤーとして、私は CFRP ラミネートの導電性についてよく質問されます。このブログ投稿では、このトピックを掘り下げて、CFRP ラミネートの文脈における導電率が何を意味するのか、導電率に影響を与える要因、およびさまざまな用途における導電率の影響を探っていきます。
電気伝導率を理解する
電気伝導率は、材料が電流を流す能力の尺度です。これは電気抵抗率の逆数であり、通常はジーメンス/メートル (S/m) で測定されます。良導体である金属では、電子が材料中を自由に移動できるため、効率的な電流が流れます。不導体または絶縁体は自由電子をほとんど持たないため、電流の流れを妨げます。
CFRP ラミネート、または炭素繊維強化ポリマー ラミネートは、ポリマー マトリックスに埋め込まれた炭素繊維で構成される複合材料です。カーボンファイバー自体は、グラファイトのような構造内の非局在化電子により導電性を持っています。ただし、ポリマーマトリックス（通常はエポキシ樹脂）は絶縁体です。導電性繊維と絶縁マトリックスのこの組み合わせにより、CFRP ラミネートに独特の導電性特性が与えられます。
CFRP積層体の導電性に影響を与える要因
繊維体積分率
CFRP ラミネート中の炭素繊維の体積分率は重要な要素です。繊維の体積分率が高いほど、電子の流れに利用できる導電経路が多くなります。大量の炭素繊維を含む積層体では、繊維が互いに接触する可能性が高く、電流の連続した経路が形成されます。たとえば、繊維体積分率が 60% の CFRP ラミネートは、一般に繊維体積分率が 30% の CFRP ラミネートよりも高い導電率を持ちます。
繊維の配向
炭素繊維は導電性の点で高い異方性を持っています。それらは、断面全体よりも長さに沿ってはるかによく電気を伝導します。 CFRP ラミネートでは、繊維の配向が全体の導電性に大きく影響する可能性があります。繊維が特定の方向に整列している場合、積層体のその方向の導電率は高くなります。たとえば、一方向の CFRP ラミネートでは、繊維方向に平行な導電率は、繊維方向に垂直な導電率よりも数桁高くなる可能性があります。
マトリックスのプロパティ
CFRP ラミネートのポリマーマトリックスは絶縁体として機能し、カーボンファイバー間の電子の流れを妨げる可能性があります。使用する樹脂の種類、硬化プロセス、繊維を湿らせる能力がすべて影響します。粘度の高い樹脂は繊維を十分に濡らすことができないため、繊維間に隙間が残り、導電パスが分断される可能性があります。さらに、一部の樹脂には、ラミネートの電気特性にさらに影響を与える可能性のある添加剤が含まれている場合があります。
ファイバー - マトリックスインターフェイス
カーボンファイバーとポリマーマトリックスの間の界面も重要です。良好な界面により、繊維がマトリックスにしっかりと結合され、繊維間の電子の移動に影響を与える可能性があります。界面が弱いと、導電パスの連続性が損なわれ、導電率の低下につながる可能性があります。
CFRP積層体の電気伝導率の測定
CFRP積層体の導電率を測定するにはいくつかの方法があります。一般的なアプローチの 1 つは、4 点プローブ法です。この方法では、積層体の表面に 4 つの電極が配置されます。外側の 2 つの電極に電流が流れ、内側の 2 つの電極間の電圧が測定されます。オームの法則を使用して抵抗を計算し、抵抗とサンプルの寸法から導電率を決定できます。
もう 1 つの方法は 2 点プローブ法ですが、これはより簡単ですが精度は低くなります。この方法では、2 つの電極をサンプル上に置き、電流と電圧を測定します。ただし、この方法には電極とサンプル間の接触抵抗が含まれるため、測定に誤差が生じる可能性があります。
導電性を利用したCFRP積層板の応用例
落雷保護
航空宇宙産業では、航空機構造に CFRP ラミネートが使用されることが増えています。課題の 1 つは、これらの建造物を落雷から守ることです。 CFRP はある程度導電性があるため、構造物の周りに雷電流が流れる経路を提供し、損傷のリスクを軽減するように設計できます。繊維の配向と体積分率を注意深く制御することにより、CFRP ラミネートの導電率を落雷保護のために最適化できます。
電磁シールド
CFRP ラミネートは電磁シールド用途にも使用できます。電子機器や筐体では、電磁干渉 (EMI) が誤動作を引き起こす可能性があります。適切な導電率を備えた CFRP ラミネートは、電磁波を遮断または減衰し、EMI に対するシールドを提供します。導電性炭素繊維は電磁エネルギーを吸収および反射し、密閉空間への電磁エネルギーの出入りを防ぎます。
構造健全性モニタリング
CFRP ラミネートの導電率は、構造の健全性モニタリングに使用できます。 CFRP 構造が亀裂や層間剥離などによって損傷すると、ラミネート内の導電パスが分断されます。電気伝導率の変化を監視することで、構造物の損傷の有無と位置を検出することができます。これは、埋め込みセンサーを使用するか、積層体の表面の導電率を測定することによって行うことができます。
当社のCFRP積層板製品
CFRP ラミネートのサプライヤーとして、当社はさまざまなアプリケーション要件を満たすために、さまざまな導電率特性を備えた幅広い製品を提供しています。私たちの炭素繊維補強ストリップ導電性も考慮される構造補強用途向けに設計されています。これらのストリップは、橋や建物の強化などの土木プロジェクトで使用できます。
私たちのプレストレスト炭素繊維ラミネートこれも高品質の製品です。プレストレス処理プロセスにより、ラミネートの機械的特性が向上し、特定のニーズに合わせて導電率を制御することもできます。この製品は航空宇宙および自動車用途でよく使用されます。

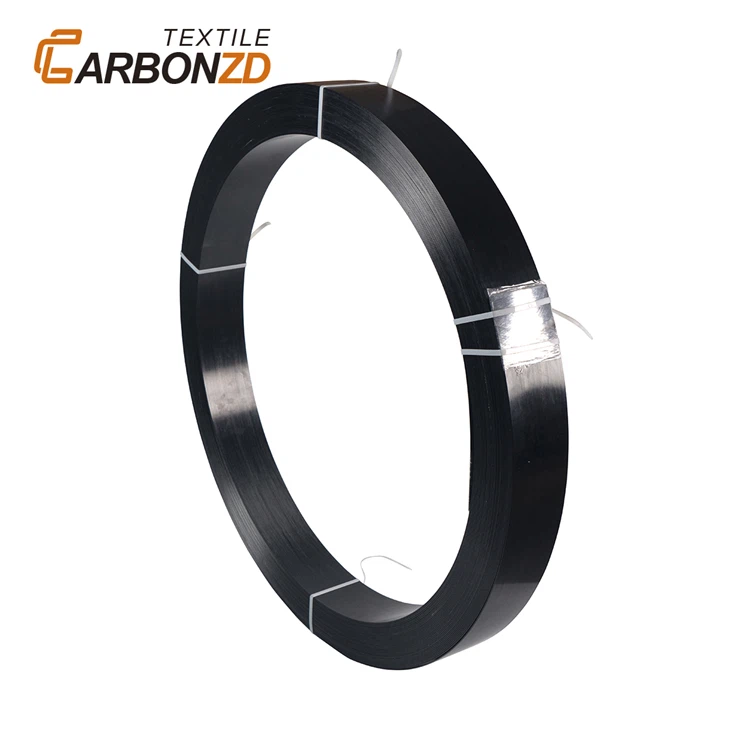

また、炭素繊維シートと樹脂独自のCFRP構造を製作したいお客様向け。当社の樹脂は、繊維の良好な湿潤性と強力な繊維とマトリックスの界面を確保するために慎重に配合されており、最終的なラミネートの導電性の最適化に役立ちます。
結論
CFRP ラミネートの導電率は、繊維の体積分率、配向、マトリックスの特性、繊維とマトリックスの界面など、いくつかの要因の影響を受ける複雑な特性です。この導電率を正確に測定することは、さまざまな用途における材料の挙動を理解するために重要です。 CFRP ラミネートは、その導電性に基づいて、落雷保護から構造健全性モニタリングまで幅広い用途があります。
当社の CFRP ラミネート製品にご興味があり、導電性やその他の特性に関する特定の要件についてご相談になりたい場合は、調達および詳細についてお気軽にお問い合わせください。当社は高品質の製品と優れた顧客サービスを提供することに尽力しています。
参考文献
- ギブソン、RF (2012)。複合材料力学の原理。 CRCプレス。
- ハル、D.、およびクライン、TW (2004)。複合材料の紹介。ケンブリッジ大学出版局。
- ネアン、JA (2011)。繊維複合材料の力学。ケンブリッジ大学出版局。
